CLASES Y RANGOS DE DIRECCIONES IP.
Red por defecto (default): Se utiliza para red por defecto.
CLASE A: Para redes muy grandes como una gran compañía internacional.
Del IP con un primer octeto a partir de 1 a 126; quiere decir que hay 126 redes
clase A. Estas totalizan la mitad de las direcciones totales disponibles.
CLASE B: Redes de tamaño mediano. Por ejemplo, un campus de
la universidad. Con un primer octeto a partir del 128 al 191.
LOOPBACK: Es utilizada por el ordenador huésped, para enviar
un mensaje de nuevo a sí mismo. Se utiliza para localizar averías.
CLASE C: Se utiliza para negocios pequeños. Con un primer
octeto a partir del 192 al 223. Estas clases tienen un primer bit con un valor
de 1, segundo bit con valor de 1 y tercer bit con valor de 0.
CLASE D: Se utiliza para los multicast; tiene el primer bit
con valor de 1, segundo bit con valor de 1, tercer bit con valor de 1 y el
cuarto bit con valor de 0.
BROADCAST: Los mensajes que se envían se dirigen a todas las
computadoras en una red, y se envían como broadcast.
CLASE E: Es utilizada
para propósitos experimentales. Tiene 28 bits para identificar el grupo de
computadoras que el mensaje está dirigido.
RANGOS
|
CLASE
|
HOST
|
SUBRED
|
RANGO
|
REDES
|
|
A
|
126
|
255.000
|
1.0.0.0
|
126
|
|
B
|
16384
|
255.255.00
|
128.0.0.1
|
16384
|
|
C
|
2.097.152
|
255.255.255
|
192.0.0.1
|
2.097.152
|
|
D
|
|
|
224.0.0.1
|
|
|
E
|
|
|
240.0.0.1
|
|
ARQUITECTURA ETHERNET
La arquitectura Ethernet puede definirse como una red de conmutación de paquetes de acceso múltiple y de difusión amplia; esta arquitectura provee detección de errores, pero no corrección.
- Compartido: es un medio compartido, ya que cualquier mensaje transmitido es escuchado por todos los equipos conectados y el ancho de banda disponible es compartido por ellos.
- Dedicado o Conmutado: usa mecanismos de conmutación y filtrado. Además este sólo transmite el mensaje al puerto adecuado mientras que los otros puertos permanecerán libres para otras transmisiones que pueden ser realizadas simultáneamente.
ARQUITECTURA ETHERNET
La topología física es la de una estrella pero organizada alrededor de un conmutador.
sábado, 31 de mayo de 2014
¿QUÉ ES LA ARQUITECTURA ARCNET?
Arquitectura de red
de área local desarrollado por Datapoint Corporation en 1977 que utiliza una
técnica de acceso de paso de testigo como el Token Ring. La topología física es
en forma de estrella mientras que la topología lógica es en forma de anillo,
utilizando cable coaxial y hubs pasivos (hasta 4 conexiones) o activos.
- Aunque utilizan topología en bus, suele emplearse un concentrador para distribuir las estaciones de trabajo usando una configuración de estrella.
- El cable que usan suele ser coaxial, aunque el par trenzado es el más conveniente para cubrir distancias cortas.
- El cable utiliza un conector BNC giratorio.
¿QUE ES LA ARQUITECTURA DE TOKEN RING?
Es una arquitectura de red
desarrollada por IBM en los años 1970 con topología física en anillo y técnica
de acceso de paso de testigo, usando un frame de 3 bytes llamado token que
viaja alrededor del anillo. Token Ring se recoge en el estándar IEEE 802.5. En
desuso por la popularización de Ethernet; actualmente no es empleada en diseños
de redes.
- Utiliza una topología lógica en anillo
- Utiliza cable especial apantallado
- La longitud total de la red no puede superar los 366 metros.
- Estas redes alcanzan una velocidad máxima de transmisión que oscila entre los 4 y los 16 Mbps.
MODELO OSI (Open Systems Interconectiòn, Interconexión de sistemas abiertos)
En 1984, la
Organización Internacional de Estandarización (ISO) desarrolló un modelo
llamado OSI. El cual es usado para describir el uso de datos entre la conexión
física de la red y la aplicación del usuario final. Este modelo es el mejor
conocido y el más usado para describir los entornos de red. El modelo OSI
define en siete capas los protocolos de comunicación. El OSI fue desarrollado
como modelo de referencia, para la conexión de los sistemas abiertos
(heterogéneos). No es una arquitectura de red, pues no define que aplicaciones
ni protocolos usar, sino dice que hace cada capa.
En el modelo OSI el
propósito de cada capa es proveer los servicios para la siguiente capa
superior, resguardando la capa de los detalles de como los servicios son
implementados realmente. Las capas son abstraídas de tal manera que cada capa
cree que se está comunicando con la capa asociada en la otra computadora,
cuando realmente cada capa se comunica sólo con las capas adyacentes de la
misma computadora.
Capa 1 (física): es
la que se encarga de la topología de la red y de las conexiones globales de la
computadora hacia la red.
Capa 2 (de enlace): Esta
capa se ocupa del direccionamiento físico, del acceso al medio, de la detección
de errores, de la distribución ordenada de tramas y del control del flujo.
Capa 3 (de red): Se
encarga de identificar el enrutamiento existente entre una o más redes. Las
unidades de información se denominan paquetes, y se pueden clasificar en
protocolos enrutables y protocolos de enrutamiento.
Capa 4 (de
transporte): Capa encargada de efectuar el transporte de los datos de la
máquina origen a la de destino, independizándolo del tipo de red física que
esté utilizando.
Capa 5 (de sesión): se
encarga de mantener y controlar el enlace establecido entre dos computadores
que están transmitiendo datos de cualquier índole.
Capa 6 (de
presentación): es la primera en trabajar más el contenido de la comunicación
que el cómo se establece la misma. En ella se tratan aspectos tales como la
semántica y la sintaxis de los datos transmitidos, ya que distintas
computadoras pueden tener diferentes formas de manejarlas.
Capa 7 (de
aplicación): Ofrece a las aplicaciones la posibilidad de acceder a los
servicios de las demás capas y define los protocolos que utilizan las
aplicaciones para intercambiar datos, como correo electrónico, gestores de
bases de datos y servidor de ficheros.
HERRAMIENTAS PARA VERIFICAR EL FUNCIONAMIENTO DE LA RED.
1. IPCONFIG: En Microsoft Windows es una
aplicación de consola que muestra los valores de configuración de red de TCP/IP
actuales y actualiza la configuración del protocolo DHCP y el sistema de
nombres de dominio.
2. INTERFAZ GRÁFICA: Su principal uso,
consiste en proporcionar un entorno visual sencillo para permitir la
comunicación con el sistema operativo de una máquina o computador.
3. TRACERT: Es una herramienta de diagnóstico
para mostrar el camino de los paquetes en una red IP y su retardo en tránsito.
Está disponible en varios sistemas operativos. En Microsoft Windows, se llama
tracert.
4. NETSH: Es una utilidad de línea de
comandos que nos ofrece varias opciones para la configuración de una red. Entre
las principales opciones que se pueden realizar, están la posibilidad de ver,
modificar, administrar y diagnosticar la configuración de una red.
5. NSLOOKUP: es una herramienta que permite
consultar un servidor de nombres y obtener información relacionada con el
dominio o el host y así diagnosticar los eventuales problemas de configuración
que pudieran haber surgido en el DNS.
6. NETSTAT: es una herramienta de línea de
comandos que muestra un listado de las conexiones activas de una computadora,
tanto entrante como saliente; la información que resulta del uso del comando
incluye el protocolo en uso, las tablas de ruteo, las estadísticas de las
interfaces y el estado de la conexión.
domingo, 30 de marzo de 2014
Tecnologías y sistemas de comunicación y enrutamiento
CONCENTRADOR
Los
concentradores son dispositivos de conectividad que conectan equipos en una
topología en estrella. Los concentradores contienen múltiples puertos para
conectar los componentes de red.
Hay
dos tipos de concentradores:
*Concentradores
pasivos. Envían la señal entrante directamente a través de sus puertos sin
ningún procesamiento de la señal. Estos concentradores son generalmente paneles
de cableado.
*Concentradores
activos. A veces denominados repetidores multipuerto, reciben las señales
entrantes, procesan las señales y las retransmiten a sus potencias y
definiciones originales a los equipos conectados o componentes.
REPETIDOR
Los
repetidores reciben señales y las retransmiten a su potencia y definición
originales. Esto incrementa la longitud práctica de un cable (si un cable es
muy largo, la señal se debilita y puede ser irreconocible).
Instalar
un repetidor entre segmentos de cable permite a las señales llegar más lejos.
Los repetidores no traducen o filtran las
señales.
Para que funcione un repetidor, ambos segmentos conectados al repetidor deben
utilizar el mismo método de acceso.
HUB
Es el dispositivo
de conexión más básico. Es utilizado en redes locales con un número muy
limitado de máquinas. No es más que una toma múltiple RJ45 que amplifica la
señal de la red (base 10/100).
En este caso, una
solicitud destinada a una determinada PC de la red será enviada a todas las PC
de la red. Esto reduce de manera considerable el ancho de banda y ocasiona
problemas de escucha en la red.
Los hubs trabajan
en la primera capa del modelo OSI
SWITCH
Es un dispositivo
electrónico de interconexión de redes de ordenadores que opera en la capa 2
(nivel de enlace de datos) del modelo OSI (Open Systems Interconnection). Un
conmutador interconecta dos o más segmentos de red, funcionando de manera
similar a los puentes (bridges), pasando datos de un segmento a otro, de
acuerdo con la dirección MAC de destino de los data gramas en la red.
ROUTER
Permite
el uso de varias clases de direcciones IP dentro de una misma red. De este modo
permite la creación de sub redes.
Es
utilizado en instalaciones más grandes, donde es necesaria (especialmente por
razones de seguridad y simplicidad) la creación de varias sub redes. Cuando la
Internet llega por medio de un cable RJ45, es necesario utilizar un router para
conectar una sub red (red local, LAN) a Internet, ya que estas dos conexiones
utilizan diferentes clases de dirección IP (sin embargo es posible pero no muy
aconsejado utilizar una clase A o B para una red local, estas corresponden a
las clases de Internet).
El
router equivale a un PC gestionando varias conexiones de red (los antiguos
routers eran PCs)
Los
routers son compatibles con NAT, lo que permite utilizarlos para redes más o
menos extensas disponiendo de gran cantidad de máquinas y poder crear
“correctamente” sub redes. También tienen la función de cortafuegos (firewall)
para proteger la instalación.
sábado, 29 de marzo de 2014
ELABORAR CABLES DE RED (FOTOS)
elaboraciòn de un cable de red
el cable estructurado para red de computadoras nombra 2
tipos de configuraciones a seguir las cuales son la t568a y la t568b, con la
diferencia en el orden de colores para el rj45.

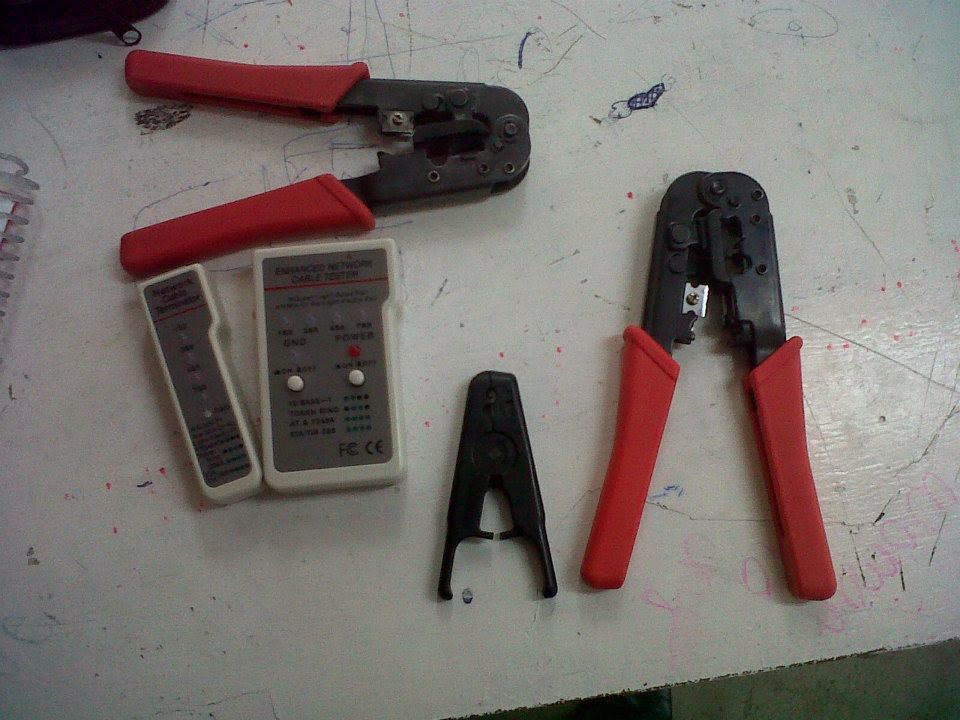

material que necitamos:
Cable para la conexiòn(Hay de clases y categorìas)
2 Conectores RJ45.
Pinzas ponchadoras.
CABLE DE FIBRA OPTICA
Medio de transmisión empleado habitualmente
en redes de datos; un hilo muy fino de material transparente, vidrio o
materiales plásticos, por el que se envían pulsos de luz que representan los
datos a transmitir.
Comunicaciones con fibra óptica
La fibra óptica se emplea como medio de
transmisión para las redes de telecomunicaciones, ya que por su flexibilidad
los conductores ópticos pueden agruparse formando cables. Las fibras usadas en
este campo son de plástico o de vidrio, y algunas veces de los dos tipos. Para
usos interurbanos son de vidrio, por la baja atenuación que tienen.
CABLE DE PAR TRENZADO
Es un medio de conexión usado en
telecomunicaciones en el que dos conductores eléctricos aislados son
entrelazados para anular las interferencias de fuentes externas y diafonía de
los cables adyacentes. El entrelazado de los cables disminuye la interferencia
debido a que el área de bucle entre los cables, la cual determina el
acoplamiento eléctrico en la señal, se ve aumentada.
Algunos tipos de cable de par trenzado:
1. UTP
acrónimo: Son cables de pares trenzados sin apantallar que se utilizan para
diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero
producen más errores que otros tipos de cable y tienen limitaciones para
trabajar a grandes distancias sin regeneración de la señal.
2. STP:
se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y,
por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet
o Token Ring. Es más caro que la versión no apantallada o UTP.
CABLE COAXIAL
El núcleo de un cable coaxial transporta señales electrónicas
que forman la información. Este núcleo puede ser sólido (normalmente de cobre)
o de hilos.
Rodeando al núcleo existe una capa aislante dieléctrica que la
separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y
protege al núcleo del ruido eléctrico y de la distorsión que proviene de los
hilos adyacentes.
El núcleo y la malla deben estar separados uno del otro. Si
llegaran a tocarse, se produciría un cortocircuito, y el ruido o las señales
que se encuentren perdidas en la malla, atravesarían el hilo de cobre.
Un cortocircuito ocurre cuando dos hilos o un hilo y una
tierra se ponen en contacto. Este contacto causa un flujo directo de corriente
(o datos) en un camino no deseado.
Existen dos tipos de cable coaxial:
Cable Thick o cable grueso: es más voluminoso, caro y difícil
de instalar, pero permite conectar un mayor número de nodos y alcanzar mayores
distancias.
Cable Thin o cable fino, también conocido como cheapernet por
ser más económico y fácil de instalar. Sólo se utiliza para redes con un número
reducido de nodos.
Estructura y configuración de medios de transmisión física
El propósito fundamental de la estructura física de la red
consiste en transportar, como flujo de bits, la información de una máquina a
otra. Para realizar esta función se van a utilizar diversos medios de
transmisión.
Tipo de conductor utilizado, Velocidad máxima que pueden
proporcionar (ancho de banda), Distancias máximas que pueden ofrecer, Inmunidad
frente a interferencias electromagnéticas, Facilidad de instalación, Capacidad
de soportar diferentes tecnologías de nivel de enlace.
ADAPTADORES DE RED
Dispositivo o placa (tarjeta) que se anexa a una computadora
que permite comunicarla con otras computadoras formando una red.
Un adaptador de red puede permitir crear una red inalámbrica o
alambrada.
Un adaptador de red puede venir en forma de placa o tarjeta,
que se inserta en la placa madre, estas son llamadas placas de red. También
pueden venir en pequeños dispositivos que se insertan generalmente en un puerto
USB, estos suelen brindar generalmente una conexión inalámbrica.
PROTOCOLO DE COMUNICACIÓN
Es un conjunto de reglas y normas que
permiten que dos o más entidades de un sistema de comunicación se comuniquen
entre ellos para transmitir información por medio de cualquier tipo de
variación de una magnitud física. Se trata de las reglas o el estándar que
define la sintaxis, semántica y sincronización de la comunicación, así como
posibles métodos de recuperación de errores. Los protocolos pueden ser
implementados por hardware, software, o una combinación de ambos.
Protocolos Basados en Niveles de
abstracción
En el campo de las redes informáticas, los
protocolos se pueden dividir en varias categorías. Una de las clasificaciones
más estudiadas es la OSI.
TOPOLOGIA HIBRIDA
Topología híbrida
las redes pueden utilizar diversas
tipologías para conectarse, como por ejemplo en estrella.
La topología híbrida es una de las más frecuentes y se
deriva de la unión de varios tipos de topologías de red, de aquí el nombre de
híbridas. Ejemplos de topologías híbridas serían: en árbol, estrella-estrella,
bus-estrella, etc.
Su implementación se debe a la complejidad de la solución de
red, o bien al aumento en el número de dispositivos, lo que hace necesario
establecer una topología de este tipo. Las topologías híbridas tienen un costo
muy elevado debido a su administración y mantenimiento, ya que cuentan con
segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional
para lograr la conectividad deseada.
TOPOLOGIA EN BUS
TOPOLOGIA EN BUS
Una red en bus es aquella topología que se caracteriza por
tener un único canal de comunicaciones (denominado bus, troncal o backbone) al
cual se conectan los diferentes dispositivos. De esta forma todos los
dispositivos comparten el mismo canal para comunicarse entre sí.
Construcción
Los extremos del cable se terminan con una resistencia de
acople denominada terminador, que además de indicar que no existen más
ordenadores en el extremo, permiten cerrar el bus por medio de un acople de
impedancias.
Es la tercera de las topologías principales. Las estaciones
están conectadas por un único segmento de cable. A diferencia de una red en
anillo, el bus es pasivo, no se produce generación de señales en cada nodo o
router.
Ventajas
Facilidad de
implementación y crecimiento.
Simplicidad en la arquitectura.
Desventajas
Hay un límite de
equipos dependiendo de la calidad de la señal.
Puede producirse
degradación de la señal.
Complejidad de
reconfiguración y aislamiento de fallos.
Limitación de las
longitudes físicas del canal.
Un problema en el
canal usualmente degrada toda la red.
El desempeño se
disminuye a medida que la red crece.
El canal requiere ser correctamente cerrado (caminos
cerrados).
Altas pérdidas en la
transmisión debido a colisiones entre mensajes.
Es una red que ocupa
mucho espacio.
Suscribirse a:
Entradas (Atom)
