Puertos inalámbricos

Puertos inalámbricos

Las conexiones en este tipo de puertos se hacen, sin necesidad de cables, a través de la conexión entre un emisor y un receptor utilizando ondas electromagnéticas. Si la frecuencia de la onda, usada en la conexión, se encuentra en el espectro de infrarrojos se denomina puerto infrarrojo. Si la frecuencia usada en la conexión es la usual en las radio frecuencias entonces sería un puerto Bluetooth.

La ventaja de esta última conexión es que el emisor y el receptor no tienen porque estar orientados el uno con respecto al otro para que se establezca la conexión. Esto no ocurre con el puerto de infrarrojos. En este caso los dispositivos tienen que "verse" mutuamente, y no se deb interponer ningún objeto entre ambos ya que se interrumpiría la conexión.

Bridges

Puentes (Bridges)

Son elementos inteligentes, constituidos como nodos de la red, que conectan entre sí dos subredes, transmitiendo de una a otra el tráfico generado no local. Al distinguir los tráficos locales y no locales, estos elementos disminuyen el mínimo total de paquetes circulando por la red por lo que, en general, habrá menos colisiones y resultará más difícil llegar a la congestión de la red.

Se encargan de filtrar el tráfico que pasa de una a otra red según la dirección de destino y una tabla que relaciona las direcciones y la red en que se encuentran las estaciones asignadas. Las redes conectadas a través de bridge aparentan ser una única red, ya que realizan su función transparentemente; es decir, las estaciones no necesitan conocer la existencia de estos dispositivos, ni siquiera si una estación pertenece a uno u otro segmento.

Un bridge ejecuta tres tareas básicas:

*Aprendizaje de las direcciones de nodos en cada red.
*Filtrado de las tramas destinadas a la red local.
*Envío de las tramas destinadas a la red remota.

Se distinguen dos tipos de bridge:

*Locales: sirven para enlazar directamente dos redes físicamente cercanas.
*Remotos o de área extensa: se conectan en parejas, enlazando dos o más redes locales, formando una red de área extensa, a través de líneas telefónicas.

Modem

MÓDEM

El módem (el nombre proviene de MOduladorDEMoluador) es un instrumento mediante el cual los ordenadores pueden hablar en la red telefónica normal.

El módem de quien transmite, una vez recibidos los datos del ordenador, los transforma (los modula) de bits a señales auditivas y las envía por la línea telefónica. Por su parte, el ordenador receptor efectúa la operación inversa, transformando (demodulando) los sonidos recibidos en bits.

Tipos de módem.- Los módem varían en base a la tecnología que utilizan para conectarse a Internet. Así nos encontramos con:

-Analógico: el que se emplea con las líneas telefónicas habituales, donde la velocidad estándar es de 56Kbps, V.90.

-RDSI: es necesario para conectarse a redes digitales, donde la velocidad de conexión es de 64Kbps, pero se pueden utilizar dos módems y entre ambos pueden llegar a alcanzar los 128Kbps.

-CDN: se emplea en las líneas dedicadas CDN.

-ADSL: es necesario para conectarse a la banda ancha ADSL

Todos los módems pueden ser externos, internos o conectados a través de una PC-Card. Veamos:

-Externos: cubiertos por una carcasa metálica o de plástico en cuya parte frontal pueden verse las luces luminosas (led) que indican su estado de funcionamiento, mientras que en la parte posterior están todas las tomas para conectarse a la alimentación externa del ordenador.

-Internos: tienen forma de tarjeta telefónica PCI y se insertan en un slot libre del ordenador.

-Tarjeta PC-Card o PCMCIA: tiene el tamaño de una tarjeta de crédito y se utiliza exclusivamente par ordenadores portátiles.

concentradores y Ruteadores

Concentrador

El término ‘concentrador’ se refiere a un repetidor de puerto múltiple. Este tipo de dispositivo simplemente transmite (repite) toda la información que recibe, para que todos los dispositivos conectados a sus puertos reciban dicha información HUB.

Los concentradores repiten toda la información que reciben y se pueden utilizar para extender la red. No obstante, debido a esta acción, puede ser que se envíe gran cantidad de tráfico innecesario a todos los dispositivos de la red. Los concentradores transmiten el tráfico a la red sin tener en cuenta la supuesta dirección; los PCs a los que se envían los paquetes, utilizan la información de la dirección de cada paquete para averiguar qué paquetes están destinados a ellos mismos. La repetición de la información en una red pequeña no representa un problema, pero para una red más grande y más utilizada, puede ser que sea necesario un componente de operación en red (como un conmutador), para que ayude a reducir la cantidad de tráfico generado innecesario.

El Routeador.

Un routeador es un dispositivo de propósito general diseñado para segmentar la red, con la idea de limitar tráfico de brodcast y proporcionar seguridad, control y redundancia entre dominios individuales de brodcast, también puede dar servicio de firewall y un acceso económico a una WAN.

*Utilizan algoritmos específicos de ruteo para determinar la mejor trayectoria entre 2 o más dispositivos en la red.

*Permite enlazar 2 redes basadas en un protocolo por medio de otra que utilice un protocolo diferente.

Funciones principales de los router

* determinan rutas y transportan la información en paquetes (switching).

* distribuye paquetes a diversos sectores de la red dependiendo de la dirección que vaya en el paquete.

* Para determinar la ruta, el router, utiliza básicamente la métrica y tablas de ruteo. La métrica es el proceso de conocer cuan larga es una ruta, debido a que determina cual es la óptima.

Las funciones primarias de un ruteador son:

· Segmentar la red dentro de dominios individuales de brodcast.

· Suministrar un envio inteligente de paquetes.

· Soportar rutas redundantes en la red.

conectores

Conectores

Los conectores, normalmente denominados "conectores de entrada/salida" son interfaces para conectar dispositivos mediante cables. Generalmente tienen un extremo macho con clavijas que sobresalen. Este enchufe debe insertarse en una parte hembra (también denominada socket), que incluye agujeros para acomodar las clavijas. Sin embargo, existen enchufes "hermafroditas" que pueden actuar como enchufes macho o hembra y se pueden insertar en cualquiera de los dos.

Las clavijas y los orificios de los conectores están generalmente conectados a los hilos que forman el cable. La disposición de las clavijas describe cuáles son las clavijas que se emparejan con los hilos.

Cada clavija numerada generalmente se corresponde con un hilo dentro del cable, pero a veces una de las clavijas no se utiliza. Además, en algunos casos, dos clavijas se pueden conectar entre sí. Esto se denomina "puente".

Conectores de entrada/salida

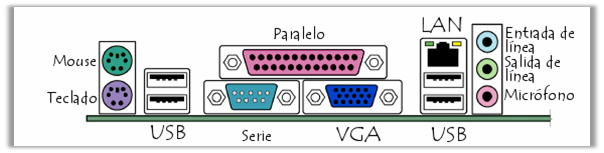

La placa madre de un equipo tiene un cierto número de conectores de entrada/salida ubicados en el "panel trasero".

La mayoría de las placas madre tienen los siguientes conectores:

·        Puerto de serie, que utiliza un conector DB9 para conectar dispositivos más antiguos,

·        Puerto paralelo, que utiliza un conector DB25 para conectar principalmente impresoras antiguas,

·        Puertos USB (1.1, baja velocidad, o 2.0, alta velocidad) para conectar periféricos más recientes,

·        Conector RJ45 (denominado Puerto LAN o Puerto Ethernet) para conectar el equipo a una red. Interactúa con una tarjeta de red que se encuentra en la placa madre,

·        Conector VGA (denominado SUB-D15), utilizado para conectar el monitor. Este conector interactúa con la tarjeta gráfica integrada,

·        Enchufes hembra (Entrada de línea, Salida de línea y micrófono) para conectar altavoces, un sistema de sonido de alta fidelidad o un micrófono. Este conector interactúa con la tarjeta de sonido integrada.

NIC (Tarjeta de red)

Es un periférico que permite la comunicación con aparatos conectados entre sí y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc.).

Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.

Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE).

RECURSOS QUE SE COMPARTEN.

Son las aplicaciones, herramientas, dispositivos (periféricos), y capacidades con los que cuenta una computadora. Por ejemplo, los recursos informáticos (de capacidad) pueden ser: la memoria, la capacidad de almacenamiento e incluso la CPU con la que cuenta una computadora.

Compartir recursos informáticos, implica configurar una red de tal manera que las computadoras que la constituyen, puedan utilizar recursos de las restantes computadoras empleando la red como medio de comunicación. Pueden compartirse todo tipo de recursos, los más habituales suelen ser impresoras, discos rígidos, y acceso a Internet.

Para poder acceder a recursos de otros equipos, hay que compartirlos primero, ya sea un disco duro, una carpeta, o una impresora. La red de área local permite compartir bases de datos, programas y periféricos como puede ser un módem, una tarjeta RDSI, una impresora, etc.

TIPOS DE SERVIDOR

¿Qué es un servidor?

Es un nodo que, formando parte de una red, provee servicios a otros nodos denominados clientes.

También se suele denominar con la palabra servidor a una aplicación informática o programa que realiza algunas tareas en beneficio de otras aplicaciones llamadas clientes a una computadora en la que se ejecuta un programa que realiza alguna tarea en beneficio de otras aplicaciones llamadas clientes; por lo cual podemos llegar a la conclusión de que un servidor también puede ser un proceso que entrega información o sirve a otro proceso.

Algunos ejemplos de servidor

Servidor de archivo: es el que almacena varios tipos de archivos y los distribuye a otros clientes en la red.

Servidor de impresiones: controla una o más impresoras y acepta trabajos de impresión de otros clientes de la red, poniendo en cola los trabajos de impresión.

Servidor de correo: almacena, envía, recibe, enruta y realiza otras operaciones relacionadas con el correo electrónico para los clientes de la red.

Servidor web: almacena documentos HTML, imágenes, archivos de texto, escrituras, y demás material Web compuesto por datos.

Servidor dedicado: son aquellos que le dedican toda su potencia a administrar los recursos de la red, es decir, a atender las solicitudes de procesamiento de los clientes.

Servidor no dedicado: son aquellos que no dedican toda su potencia a los clientes, sino también pueden jugar el rol de estaciones de trabajo al procesar solicitudes de un usuario local.

ESTACIONES DE TRABAJO.

Es un minicomputador de altas prestaciones destinado para trabajo técnico o científico, y facilita a los usuarios el acceso a los servidores y periféricos de la red.

A diferencia de una computadora aislada, tiene una tarjeta de red y esta físicamente conectada por medio de cables u otros medios no guiados con los servidores.

NODO DE RED.

Es todo aquel dispositivo que posee las siguientes características:

1. Es un punto de conexión, ya sea de redistribución (como un router, un switch o un Gateway) o de destino (computadoras, servidores) para la transmisión de datos.

2. Si la red es WAN (wide area network - red de área extensa) o LAN (local area network - red de área local) todo nodo de red debe tener una dirección IP.

3. Un nodo de red puede ser cualquier dispositivo conectado a la red de computadoras y que cumpla con los anteriores puntos. Estos dispositivos pueden ser computadoras, servidores, celulares, impresoras e incluso equipo que no sea de cómputo pero que tenga la capacidad de conectarse a dicha red (por ejemplo, un refrigerador que pueda ser administrado desde otro nodo de esta red).

2. DIFERENCIAR LOS COMPONENTES DE UNA RED



continuación...



Red de banda ancha

Son para manejar información a altas velocidades;se conoce como banda ancha a la transmisión de datos simétricos por la cual se envían simultáneamente varias piezas de información, con el objeto de incrementar la velocidad de transmisión efectiva.

Al concepto de banda ancha hay que atribuirle otras características, además de la velocidad, como son la interactividad, digitalización y conexión o capacidad de acceso (función primordial de la banda ancha).

Red simple

Este tipo de red es útil para transferir información entre dos ordenadores que normalmente no se conectan entre sí por una conexión de red permanente o para usos caseros básicos del establecimiento de red. En este tipo de red solo es necesario configurar una dirección IP, pues no existe un servidor que les asigne IP automáticamente.

Se puede construir de dos ordenadores agregando un adaptador de la red (controlador de interfaz de red (NIC)) a cada ordenador y conectándolos mediante un cable especial llamado “cable cruzado”

Red por capacidad de transmisión

Una línea de transmisión es una conexión entre dos máquinas. El término transmisor generalmente se refiere a la máquina que envía los datos, mientras que receptor se refiere a la máquina que recibe los datos. A veces, las máquinas, pueden ser tanto receptoras como transmisoras (esto es lo que generalmente sucede con las máquinas conectadas en una red).
